قطعات جداساز پلاستیکی

بلوک نیوجرسی قطعات بتنی یا پلاستیکی است که به منظور جداسازی مورد استفاده قرار می‌گیرد. عمده کاربرد بلوک نیوجرسی بتنی برای جداسازی مسیر حرکت اتومبیل در جاده ها است. این بلوک ها به میزان قابل توجهی میزان خسارات جانی و مالی ناشی از تصادفات را کاهش می‌دهند. دلیل نامگذاری آن، به اولین استفاده این بلوک در ایالت نیوجرسی باز می‌گردد. در طی این سال ها استفاده از بلوک نیوجرسی در تمامی سیستم‌‌‌‌های راهسازی عمومیت یافته و در ایران نیز از سال ۱۳۷۵ این بلوک ها برای اولین بار مورد استفاده قرار گرفت. رایان پی بتن rayanpeybeton.ir 09122123017

در ساخت بلوک نیوجرسی بتنی از سیمان، سنگدانه، آب، میلگرد، افزودنی و مفصل استفاده می‌شود. بلوک نيوجرسي بتني معمولا در طول ها و در ارتفاع‌‌‌‌های مختلف ساخته می‌شود. طول‌‌‌‌های ۱۵۰، ۴۰۰ و ۶۰۰ سانتی متر از جمله آنها است. در ضرورت استفاده از بلوک نیوجرسی بتنی باید گفت که آمار واژگونی اتومبیل ها در ایران بسیار بالاست، بالا بودن این آمار حتی با در نظر گرفتن ایمنی پایین اتومبیل ها و فرهنگ رانندگی بد باز هم قابل توجیه نیست. دلیل واضح این میزان تلفات وضعیت نامناسب حریم جاده هاست.

قیمت بلوک نیوجرسی به جنس آن وابسته است. این قیمت ها بسته به متریال و استاندارد‌‌‌‌های استفاده متفاوت است. با توجه به طول، ارتفاع، عرض پاشنه، عیار بتن و میلگرد مورد استفاده در ساخت، بلوک نیوجرسی بتنی قیمت متفاوتی خواهد داشت. در صورت اجرای بلوک نیوجرسی بتنی در محل، هزینه ها به شدت بستگی به مدیریت پیمانکار دارد. هزینه‌‌‌‌های رفت و آمد و حرفه ای بودن سازنده می‌تواند به طرز چشم گیری از هزینه ها کم کند. نیوجرسی به صورت دست دوم نیز عرضه می‌گردد که قیمت بلوک نیوجرسی دست دوم کمتر است. موارد پیش ساخته بسیاری در بازار موجود است که با هزینه‌‌‌‌های کم کار شما را راه می‌اندازد. همچنین برای اجرای پروژه، تهیه قالب نیوجرسی دست دوم که استاندارد و با کیفیت باشد نیز انتخاب هوشمندانه ای است و از هزینه ها کم خواهد کرد. جداسازی جاده با استفاده از بلوک نیوجرسی

نیوجرسی بتنی بر اساس سایز و اندازه به انواع نیوجرسی بتنی کوچک یا مینی نیوجرسی بتنی ، بزرگ و متوسط دسته بندی می‌گردد. با توجه به مصرف و نوع استفاده، اقدام به خرید هر یک از انواع این سایزها می‌نمایند. لیست قیمت نیوجرسی بتنی فروشگاه ها، متفاوت است. زیرا علاوه بر تفاوت در نوع محصول، تفاوت در کیفیت نیز موجب تغییر لیست قیمت نیوجرسی بتنی می‌گردد. فروش نیوجرسی بتنی هم به صورت اینترنتی و هم به صورت حضوری امکان پذیر است. از مزایای خرید و فروش نیوجرسی بتنی به صورت اینترنتی، صرفه جویی در زمان و امکان مشاهده انواع مختلف و مقایسه قیمت ها با یکدیگر است.

انواع بلوک نیوجرسی بتنی

نیوجرسی‌‌‌‌های ساده قابل حمل

نيوجرسي بتني ساده و یا کلیددار که برای انحراف حجم ترافیک حین عملیات ساخت و ساز به کار می‌رود.

بلوک نيوجرسي بتني کوچک شهری

برای جداسازی معابر و گذرگاه‌‌‌‌های شهری به کار می‌رود و امکان عبور دادن لوله از داخل آن وجود دارد. همچنین امکان استفاده از شبرنگ ها نیز روی آن وجود دارد.

بلوک نیوجرسی تیپ یک

موانع سیمانی و پلاستیکی برای جداسازی خطوط ترافیک، کاهش میزان خسارت در جاده ها پرتردد و کاهش احتمال آسیب دیدن عابران به کار می‌رود.

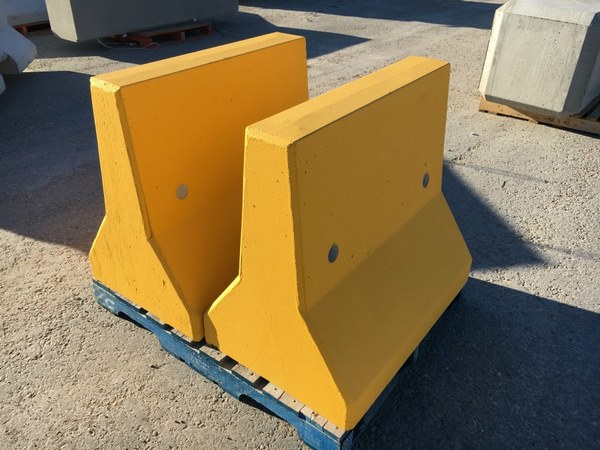

نیوجرسی بتنی کوچک قابل حمل

بلوک نیوجرسی بتنی تیپ دو

برای جاده هایی که دید کمی دارد داخل و یا خارج شهرها، که به دو صورت نری و مادگی نصب می‌شود.

کاربرد‌‌‌‌های بلوک نیوجرسی بتنی

این روزها استفاده‌‌‌‌های گسترده ای از بلوک نيوجرسي برای کاربرد‌‌‌‌های گوناگون وجود دارد. تنوع کاربرد‌‌‌‌های این سازه ی کوچک باعث شده است که ایده نیوجرسی پلاستیکی به استقبال مواجه شود و کارایی‌‌‌‌های متنوعی نیز داشته باشد. در ادامه به انواع کاربرد‌‌‌‌های بلوک نیوجرسی بتنی اشاره شده است.

جداسازی خطوط

در ابتدا بلوک نیوجرسی بتنی برای تشخیص صحیح مسیر و جداسازی خطوط ساخته شد. جداکننده ای که نه تنها مسیر عبور را روشن می‌کند بلکه در صورتی که به اشتباه اتومبیل از مسیر خارج شود و با آن برخورد کند، به جای واژگونی، اتومبیل به مسیر اصلی بازمی گردد. یا در صورتی که برای جاده‌‌‌‌های دوطرفه نصب شود ارتفاع آن به نحوی طراحی شده که جلوی نور آزار دهنده اتومبیل مقابل را بگیرد.

تفکیک فضا با بلوک نیوجرسی بتنی

برای فضاهایی مانند پارکینگ و یا کارخانه این موانع به وضوح دیده می‌شود. شهرداری ها اگر قصد داشته باشند عبور و مرور را به محلی ممنوع کنند از بلوک نيوجرسي بتني استفاده می‌کنند. به طور کلی تفکیک فضاها به سادگی با این بلوک ها انجام می‌شود. علاوه بر فضاهایی مانند پارکینگ یا فضای سبز، برای مشخص کردن ایستگاه‌‌‌‌های تاکسی و اتوبوس نیز می‌توان از انواع بلوک نیوجرسی بتنی استفاده کرد. تفکیک فضا‌‌‌‌های خصوصی باغ و ویلا نیز می‌تواند با چنین موانعی انجام شود. همچنین انواعی از بلوک نيوجرسي بتني برای تفکیک فضای پمپ بنزین و محل هایی که به صف نیاز است قرار داده می‌شود.

جلوگیری از ورود آب رودخانه و آبگرفتگی معابر

بلوک نیوجرسی بتنی در برابر ورود آب رودخانه ها و وقوع سیل مقاومت مناسبی دارد. البته با کمک نیوجرسی پلاستیکی که قابلیت حمل دارد و در ترکیب با کیسه‌‌‌‌های شن نیز می‌توان مسیر حرکت آب را منحرف کرد. البته نباید انتظار یک سیل بند را از آن داشت اما انحراف زاویه حرکت آب برای ممانعت از ورود آب به مزارع و خانه ها می‌تواند از خسارت‌‌‌‌های مالی بکاهد. ساخت سیل بند به وسیله بلوک نیوجرسی در مواقع بحرانی نیاز به هماهنگی و مهارت و سرعت عمل دارد.

مزیت بلوک نیوجرسی برای جاده ها

طراحی بلوک نیوجرسی بتنی باید به صورتی باشد که در صورت برخورد اتومبیل با سرعت بالا به آن، نه تنها از واژگونی خودرو جلوگیری شود، بلکه موجب برگشت اتومبیل به مسیر اصلی گردد. بلوک نیوجرسی پاسخگوی این نیاز است. از زمانی که استاندارد‌‌‌‌های راهسازی، پیمانکاران را ملزم به استفاده از بلوک نيوجرسي بتني در اطراف جاده ها کرد به وضوح میزان تلفات ناشی از تصادفات کاهش یافته است.

بلوک نیوجرسی بتنی حریم جاده را مشخص می‌کند، در صورتی که اتومبیل با آن برخورد کند احتمال واژگونی کاهش می‌یابد. گارد به بدنه اتومبیل فرو نمی‌رود و طراحی به نحوی است که اتومبیل را در مسیر جاده نگه می‌دارد. تمامی این مزایا به معنای نجات پیدا کردن جان هزاران نفر در جاده هاست.

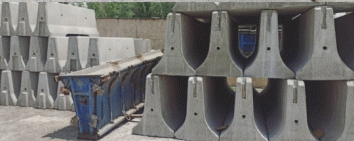

بلوک نیوجرسی بتنی

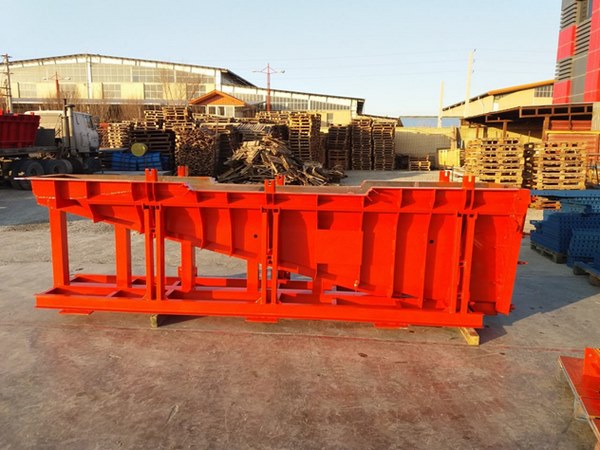

آشنایی با قالب نیوجرسی

بلوک نیوجرسی بتنی برای تعیین حریم راه ها و انتقال ترافیک به معابر مشخص استفاده می‌شود. جزئیات قالب ها و کارکرد آنها برای مواردی که قالب نیوجرسی برای اجرای کانال آب و جاده خاکی استفاده شده، مواردی که قالب جرسی برای عابران پیاده طراحی می‌شود و یا مواردی که برای جدا کردن فضا‌‌‌‌های شهری و پارک ها و راه‌‌‌‌های ترافیکی تولید می‌شود، متفاوت است.

بر اساس کاربردی که خواهد داشت مصالح و شیوه ساخت متفاوت است. حتی ممکن است نیاز به میلگرد وجود داشته باشد. قالب جرسی بر اساس استانداردها و کاربرد ساخته می‌شود و پس از آن بتن داخل قالب ریخته شده و قسمتی که به صورت کشویی طراحی شده بتن را داخل قالب نگه می‌دارد. پس از بتن ریزی، برای بازکردن قالب، همان در کشویی کمک خواهد کرد. برای نصب، تفکیک و اجرای بلوک نیوجرسی بتنی نیاز به نیروی انسانی وجود دارد.

قالب نیوجرسی

انواع اتصالات بلوک نیوجرسی

یکی از ویژگی‌‌‌‌های خاص این بلوک ها شیوه اتصال آن هاست. به طور کلی قالب نیوجرسی از بدنه، درپوش، شاسی، میان بلت، قید نگهدارنده و جک دوپیج تشکیل شده است و وزن آن چیزی حدود ۹۷۵ کیلوگرم است و هرچه طول قالب بالاتر باشد وزن آن بیشتر می‌شود. به طور کلی در دو مدل ۴ متری و ۶ متری تولید می‌شود. در ساخت بلوک نیوجرسی بتنی باید به مفاصل توجه ویژه شود زیرا ساختار‌‌‌‌های اشتباه می‌تواند مقاومت کل بتن را تحت تاثیر قرار دهد. اتصالات این بلوک ها که وزنی معادل ۱۳/۲ کیلوگرم دارند با یک نری و دو مادگی، اتصالی محکم را شکل می‌دهد. اتصالات بلوک نيوجرسي بتني سه دسته را شامل می‌شود:

نيوجرسي بتني بدون اتصال بلوک نیوجرسی مفصلی نيوجرسي بتني کام و زبانه

مصالح مورد نیاز برای تولید بلوک نیوجرسی بتنی

یک بلوک نیوجرسی بتنی از ۶ جزء اساسی تشکیل شده است. سه جزء آن مربوط به بتن است که ترکیبات سیمان و سنگدانه و آب خواهد بود، جزء بعدی نیز میلگرد است که در صورت نیاز داخل آن به کار می‌رود، افزودنی‌‌‌‌های مناسب برای ساخت و عمل آوری استفاده می‌شود و جزء آخر نیز مفصل است که داخل برخی بلوک ها کار شده است.

روش ساخت بلوک نیوجرسی بتنی

برای تولید بلوک نیوجرسی بتنی چهار روش اساسی وجود دارد. دو روش مربوط به شیوه بتن ریزی می‌شود. دسته سوم به صورت پیش ساخته و نوع چهارم به صورت دستی تولید می‌شود. قالب‌‌‌‌های جرسی به صورت استاندارد بر اساس کاربرد طراحی می‌شود. طول قالب نیز بر اساس محل نصب تعیین می‌شود. سپس باید مشخص شود که بتن ریزی در محل نصب، اجرا خواهد شد یا بلوک ها به صورت پیش ساخته تولید می‌شود. به این صورت چهار حالت وجود دارد:

بتن ریزی ایستاده در روش ایستاده، قالب به صورت سرپا به شکلی که قرار است نصب شود قرار گرفته، از بالای قالب بتن ریزی انجام می‌شود. قالب مونتاژ شده بهتر است از کف با قطعاتی که از قالب‌‌‌‌های پیشین حین بتن ریزی به جای مانده پوشانده شود. این روش متداول ترین روش تولید بلوک نیوجرسی بتنی است. معمولا تولید این بلوک چالش خاصی ندارد.

بتن ریزی برعکس در تولید بلوک نیوجرسی بتنی به این روش، قالب را سر و ته کرده و بتن ریزی را از کف انجام می‌دهند. آماده ارسال و طراحی سایت اصفهان در تهران کرج و دیگر شهر ها بتن ریزی را از کف انجام می‌دهند. به این صورت مشکلی که برای کف حالت ایستاده به وجود می‌آمد، ایجاد نخواهد شد اما چالش دیگری که وجود دارد برعکس کردن بلوک نيوجرسي بتني است که یا با جرثقیل یا با دستگاه باید از نقطه ثقل بلوک و با دقت انجام شود. کارگران برای انجام این کار باید مهارت داشته باشند.

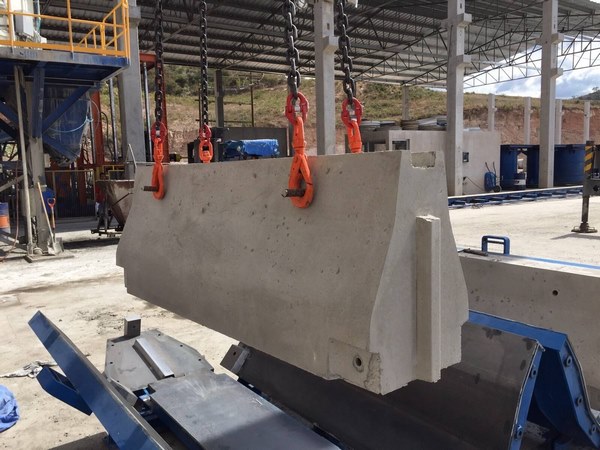

بلوک پیش ساخت اتومات این نوع بلوک نیوجرسی بتنی، در کارخانه تولید می‌شود. از تفاوت‌‌‌‌های این روش ساخت نيوجرسي بتني با دو روش ذکر شده دیگر، در محل ساخت آنها است. به طوری که ساخت بلوک نیوجرسی با بتن ریزی ایستاده و برعکس در محل نصب انجام شده اما در این حالت با دستگاه‌‌‌‌های اتومات داخل کارخانه کار بتن ریزی و تزریق انجام می‌شود. پس از آن بلوک‌‌‌‌های آماده را به محل نصب منتقل می‌کنند. عمل آوری به وسیله بخار انجام شده و بلوک ها بر اساس استاندارد‌‌‌‌های مقاومت آزمایش می‌شود.

یکی از بخش ‌های اصلی در طراحی، ساخت و بهره ‌برداری از جاده ‌ها و معابر میزان ایمنی حمل و نقل است؛ یعنی باید قبل از بهره‌ برداری از پروژه مطمئن باشیم که جاده ساخته شده قدرت تحمل وزن و فشار وسایل عبوری را دارد و باعث انحراف و تصادف آن ‌ها یا فرورفتگی نمی ‌شود. حفاظ ‌های بتنی به نام نیوجرسی در این زمینه به‌ خوبی عمل کرده و برای جداسازی معابر و جاده ‌ها به‌کار می ‌رود. اختراع نیوجرسی بتنی تحولی عظیم در عمران جاده ‌ها ایجاد کرد و باعث شد خسارت ‌های جانی و مالی ناشی از تصادفات تا حد زیادی کاهش پیدا کند. حفاظ ‌های بتنی یا همان نیوجرسی در سال 1968 برای اولین بار در شهر بزرگ نیوجرسی در کانادا استفاده و بهره‌ برداری شد.

از آن به بعد به دلیل کارایی فوق ‌العاده ‌ای که از خود نشان داد در تمام پروژه ‌های جاده‌ سازی کشورهای توسعه ‌یافته برای افزایش ایمنی از آن‌ ها استفاده کردند. در کشور عزیزمان ایران نیز تقریباً از سال 1375 مهندسین راه ‌سازی شروع به استفاده از این ماده عالی برای افزایش ایمنی جاده‌ ها نمودند.

کاربرد نیوجرسی بتنی همان ‌طور که گفتیم وظیفه اصلی نیوجرسی بتنی افزایش امنیت و ایمنی راه‌ ها و جاده ‌ها می باشد، اما در یک حالت کلی نیوجرسی بتنی در زمینه‌ های زیر کاربرد دارد:

• افزایش ایمنی سطح معابر
• جداسازی خطوط ترافیکی
• استفاده در دوربرگردان‌ ها
• کنار جاده ‌های فرعی
• رفوژ وسط خیابان‌ های اصلی جهت ایجاد فضای سبز
• ایستگاه ‌های کنار جاده ‌ای
• تفکیک محوطه ‌های صنعتی

این قطعات در وزن‌ها و ابعاد گوناگونی تولید می‌شوند، و بسته به ویژگی‌های فیزیکی‌شان کاربردهای به خصوصی دارند. مشخصات فنی نیوجرسی بتنی جدا از سه نوع اصلی خود این مانع‌ها (بدون اتصال، با اتصال کام و زبانه و مفصلی)، بلوک‌های نیوجرسی در ابعاد، وزن‌ها و بعضا اشکال متفاوتی تولید می‌شوند. نوع، کاربرد، ابعاد و وزن بلوک های نیوجرسی را بررسی کردید. توجه داشته باشید که مصالح مصرفی تمام این بلوک‌ها سیمان، سنگدانه، افزودنی، آب، میلگرد و مفصل (برای نیوجرسی‌های مفصل‌دار) است، که همگی باید از استانداردهای مخصوص به خود پیروی کنند.

گذشته از مشخصات فنی نیوجرسی بتنی و استاندارهای مصالح اولیه، خود مانع‌ها هم باید تحت استاندارد ملی کشور به شماره ۱۷۳۰۶ (بتن – موانع بتنی پیش‌ساخته – ویژگی‌ها) تولید شوند. مثلا درباره طرح اختلاط، دتایل نیوجرسی در این استاندارد به شرح زیر است: بتن موانع بتنی پیش‌ساخته باید از مصالح با نسبت‌بندی معلوم و اختالاط کامل آنها با یکدیگر تهیه شود تا بتن تولیدی یکنواخت بوده و کیفیت آن مطابق با الزامات مقاومتی این استاندارد باشد.

همچنین نسبت آب به سیمان (W/C) باید حداکثر به 0.4 محدود گردد. بتن تولیدشده باید لرزاننده و متراکم گردد، حتی اگر دارای فوق روان کننده و اسلامپ بالا باشد. دما بتن در هنگام اجرای بتن‌ریزی تا زمانی که مقاومت فشار بتن به 5 نیوتن بر میلی‎متر مربع (مگاپاسکال) برسد، باید بالای 5 درجه سلسیوس نگاه داشته شود.”

ابعاد استاندارد نیوجرسی

ابعاد استاندارد نیوجرسی برای هر تیپ را در جدول بالا ملاحظه کردید. هر قالب طراحی‌شده هم قطعاتی با اندازه‌های مخصوصی را به ما می‌دهد.

مثلا nv استاندارد 17306، ابعاد استاندارد نیوجرسی برای تیپ‌های 1 و 2 به شکل زیر است (اندازه‌ها به میلی‌متر هستند). طول آنها هم باید حداکثر 3 متر باشد، مگر اینکه سفارش مشتری متفاوت باشد.
